就来挑两个特别的数据结构ngx_int_t、ngx_rbtree_t作为研读nginx源码的开始吧。
面对./src/core子目录中71个源文件，有点无从下手。浏览包含主函数的nginx.c文件，发现nginx使用了很多自行封装的数据结构，不弄清楚这是些什么样的数据结构就很难理解主函数中操作的意义。于是我们挑看起来基础的数据结构开始研究。组织nginx所有数据结构的是ngx_core.h文件。它首先包含了ngx_config.h，我们在ngx_config.h中发现了三个类型定义。
1. ngx_int_t、ngx_uint_t、ngx_flag_t
nginx.c中看到的第一个陌生数据类型是ngx_int_t，在nginx_config.h中找到了它的定义。
1
2
3
| typedef intptr_t ngx_int_t;
typedef uintptr_t ngx_uint_t;
typedef intptr_t ngx_flag_t;
|
顺藤摸瓜找到了三个数据类型的定义。本科c入门教学中并没有对intptr_t/uintptr_t的介绍，我在c的stdint.h头文件中发现了它们的定义。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
|
#if __WORDSIZE == 64
# ifndef __intptr_t_defined
typedef long int intptr_t;
# define __intptr_t_defined
# endif
typedef unsigned long int uintptr_t;
#else
# ifndef __intptr_t_defined
typedef int intptr_t;
# define __intptr_t_defined
# endif
typedef unsigned int uintptr_t;
#endif
|
首先注释说这两种类型是“void *”的指针类型，尽管字面上看，intptr_t和uintptr_t确实是整型指针类型和无符号整型指针类型，但是让人摸不着头脑，为什么要使用整型作为整型的指针类型呢？先放一放，看后面的宏，机器是64位字长则intptr_t为long int，uintptr_t为unsigned long int，正好我机器上是64位编译器，sizeof()了一下，是8个字节64位，小于64位字长的intptr_t为int，uintptr_t为unsigned int，查表得知32位编译器下int和unsigned为4个字节，16位编译器下为2个字节。那么intptr_t/uintptr_t应该是会随着平台字长变化而发生对应变化的整型类型。经过了解，发现《深入分析Linux内核源码》中对此的解释是，系统内核在操作内存时，将内存当做一个大数组，而指针就是数组索引/下标，内核程序员使用这种特殊的整型来接受内存地址值、操作内存相比使用指针更加直观，不容易犯错。看起来，nginx中，只是单纯的想要使用一些平台相关的int、unsigned int类型变量而已。
2. ngx_rbtree_t
2.1 什么是红黑树
作为一个曾经常年在ACM比赛里划水的退役队员，对红黑树这样的有名数据结构还是比较敏感的。红黑树是一种特殊约束形式下的平衡二叉查找树实现。学过数据结构课的同学应该知道，课本上的最早的自平衡二叉树AVL树严格的要求子树的高度差不超过2，以获得根结点到所有叶结点距离基本相同（平衡）的特性。
红黑树不追求严格的平衡，而是通过5个约束实现基本平衡：
①结点是红色或黑色；
②根是黑色；
③叶结点是黑色；
④红色结点的子结点都是黑色；
⑤任一结点到其叶结点的简单路径中黑色结点数相同。
AVL树根到叶结点最长距离与最短距离的比不超过2。红黑树的约束也保证了这一特性（最长路径是红黑相间，最短路径是全黑，这种情况下最长路径刚好是最短路径的2倍长）。
既然是平衡二叉查找树的一种实现，那么红黑树自然是内部有序的，同时跟AVL树一样支持O(log2n)时间复杂度的查找、插入和删除。
相比AVL树，红黑可以保证在每次插入或删除操作之后的重平衡过程中，全树拓扑结构的更新仅涉及常数个结点。尽管最坏情况下需对O(log2n)个结点重染色，但就分摊意义（平均效率）而言，仅为O(1)个。但是因为没有严格约束树的平衡特性，红黑树的左右子树高度差比AVL树要大。
2.2 ngx_rbtree.h
机会难得，我们就把nginx的源码作为素材来深入了解一下红黑树的实现。首先是结点的结构：
1
2
3
4
5
6
7
8
9
10
11
12
13
| typedef ngx_uint_t ngx_rbtree_key_t;
typedef ngx_int_t ngx_rbtree_key_int_t;
typedef struct ngx_rbtree_node_s ngx_rbtree_node_t;
struct ngx_rbtree_node_s {
ngx_rbtree_key_t key;
ngx_rbtree_node_t *left;
ngx_rbtree_node_t *right;
ngx_rbtree_node_t *parent;
u_char color;
u_char data;
};
|
然后是红黑树的结构定义：
1
2
3
4
5
6
7
8
9
10
11
| typedef struct ngx_rbtree_s ngx_rbtree_t;
typedef void (*ngx_rbtree_insert_pt) (ngx_rbtree_node_t *root,
ngx_rbtree_node_t *node, ngx_rbtree_node_t *sentinel);
struct ngx_rbtree_s {
ngx_rbtree_node_t *root;
ngx_rbtree_node_t *sentinel;
ngx_rbtree_insert_pt insert;
};
|
将函数指针变量作为结构体成员变量以达成可以把结构体当做类来使用（既有成员变量又有成员方法）的效果，这种手法在nginx的源码中相当普遍。关于函数，nginx还有一种更神奇的手段——宏：
1
2
3
4
5
| #define ngx_rbtree_init(tree, s, i) \
ngx_rbtree_sentinel_init(s); \
(tree)->root = s; \
(tree)->sentinel = s; \
(tree)->insert = i
|
借助宏来达成内联函数的效果（函数实现如果比较简单，就干脆把实现过程整个搬到类中），令人费解的是，C不是没有内联关键字，甚至同一个头文件中就有一个内联函数的定义。研究内联函数之前，下面还有几个宏要看一看：
1
2
3
4
5
6
7
8
| #define ngx_rbt_red(node) ((node)->color = 1)
#define ngx_rbt_black(node) ((node)->color = 0)
#define ngx_rbt_is_red(node) ((node)->color)
#define ngx_rbt_is_black(node) (!ngx_rbt_is_red(node))
#define ngx_rbt_copy_color(n1, n2) (n1->color = n2->color)
#define ngx_rbtree_sentinel_init(node) ngx_rbt_black(node)
|
nginx源码中的变量都很容易看懂以至于我们不怎么需要查资料或找注释。color置1染红置0染黑，color为1则结点为红色，不为红色的则为黑色，复制结点颜色即复制color值，哨兵结点一定要染成黑色。
1
2
3
4
5
6
7
8
| static ngx_inline ngx_rbtree_node_t *
ngx_rbtree_min(ngx_rbtree_node_t *node, ngx_rbtree_node_t *sentinel)
{
while (node->left != sentinel) {
node = node->left;
}
return node;
}
|
ngx_inline是一个宏，实际值就是关键字inline。这个内联函数非常好懂，目的看起来是寻找以任意结点为根结点的子树中结点值最小的结点。实现方法是找到红黑树子树最边缘的左子结点。那么我们有理由猜测，哨兵结点是空结点或边缘标识。
2.3 红黑树的结点插入
接下来我们来深入ngx_rbtree.c看看nginx如何实现几个关键的红黑树方法。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
| void
ngx_rbtree_insert(ngx_rbtree_t *tree, ngx_rbtree_node_t *node)
{
ngx_rbtree_node_t **root, *temp, *sentinel;
root = (ngx_rbtree_node_t **) &tree->root;
sentinel = tree->sentinel;
if (*root == sentinel) {
node->parent = NULL;
node->left = sentinel;
node->right = sentinel;
ngx_rbt_black(node);
*root = node;
return;
}
tree->insert(*root, node, sentinel);
while (node != *root && ngx_rbt_is_red(node->parent)) {
if (node->parent == node->parent->parent->left) {
temp = node->parent->parent->right;
if (ngx_rbt_is_red(temp)) {
ngx_rbt_black(node->parent);
ngx_rbt_black(temp);
ngx_rbt_red(node->parent->parent);
node = node->parent->parent;
} else {
if (node == node->parent->right) {
node = node->parent;
ngx_rbtree_left_rotate(root, sentinel, node);
}
ngx_rbt_black(node->parent);
ngx_rbt_red(node->parent->parent);
ngx_rbtree_right_rotate(root, sentinel, node->parent->parent);
}
} else {
temp = node->parent->parent->left;
if (ngx_rbt_is_red(temp)) {
ngx_rbt_black(node->parent);
ngx_rbt_black(temp);
ngx_rbt_red(node->parent->parent);
node = node->parent->parent;
} else {
if (node == node->parent->left) {
node = node->parent;
ngx_rbtree_right_rotate(root, sentinel, node);
}
ngx_rbt_black(node->parent);
ngx_rbt_red(node->parent->parent);
ngx_rbtree_left_rotate(root, sentinel, node->parent->parent);
}
}
}
ngx_rbt_black(*root);
}
|
然后是对应ngx_rbtree_insert_pt指针的基础的结点插入函数：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| void
ngx_rbtree_insert_value(ngx_rbtree_node_t *temp, ngx_rbtree_node_t *node,
ngx_rbtree_node_t *sentinel)
{
ngx_rbtree_node_t **p;
for ( ;; ) {
p = (node->key < temp->key) ? &temp->left : &temp->right;
if (*p == sentinel) {
break;
}
temp = *p;
}
*p = node;
node->parent = temp;
node->left = sentinel;
node->right = sentinel;
ngx_rbt_red(node);
}
|
ngx_rbtree_insert_timer_value函数跟ngx_rbtree_insert_value函数唯一区别就是判断大小时，采用了两个值相减，避免溢出。
以上是插入结点涉及的函数，老实说我不太喜欢这么长的函数实现，换我自己写肯定分块了。分支操作太多，看代码逻辑已经乱了，我们需要画几个图。首先，如果树为空：

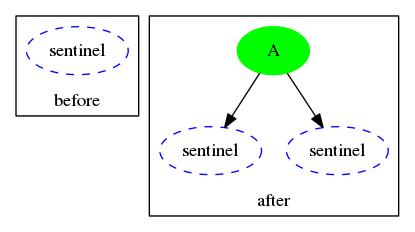

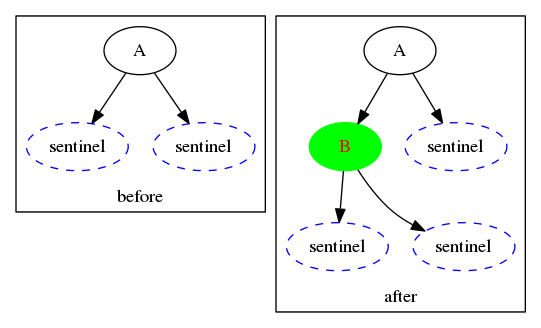

如果树中只有一个根结点：

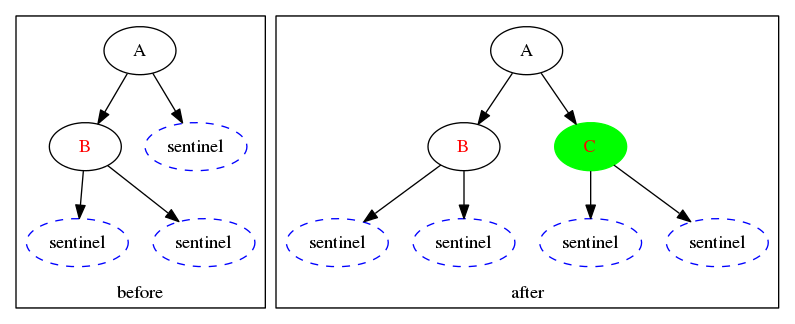

如果C>A：

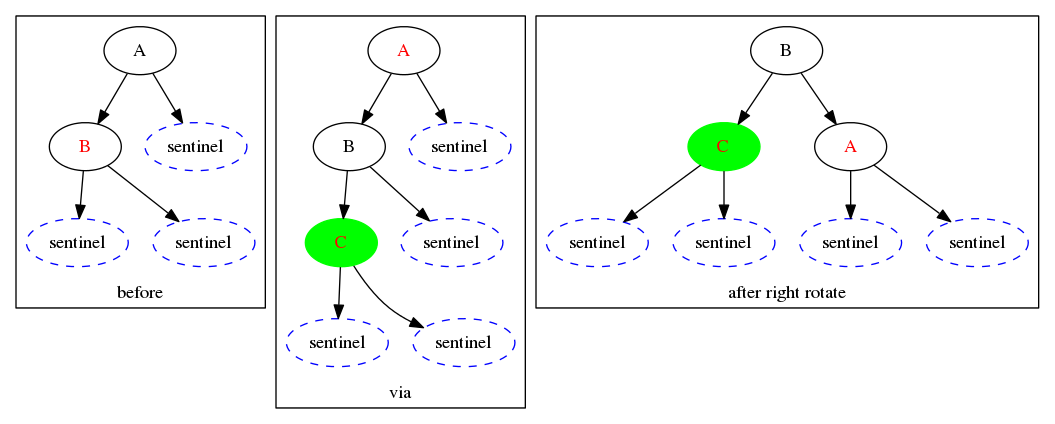

如果C<B<A，C染红，B染黑A染红，A右旋。右旋函数如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| static ngx_inline void
ngx_rbtree_right_rotate(ngx_rbtree_node_t **root, ngx_rbtree_node_t *sentinel,
ngx_rbtree_node_t *node)
{
ngx_rbtree_node_t *temp;
temp = node->left;
node->left = temp->right;
if (temp->right != sentinel) {
temp->right->parent = node;
}
temp->parent = node->parent;
if (node == *root) {
*root = temp;
} else if (node == node->parent->right) {
node->parent->right = temp;
} else {
node->parent->left = temp;
}
temp->right = node;
node->parent = temp;
}
|
显然B将成为新的根，左C右A：

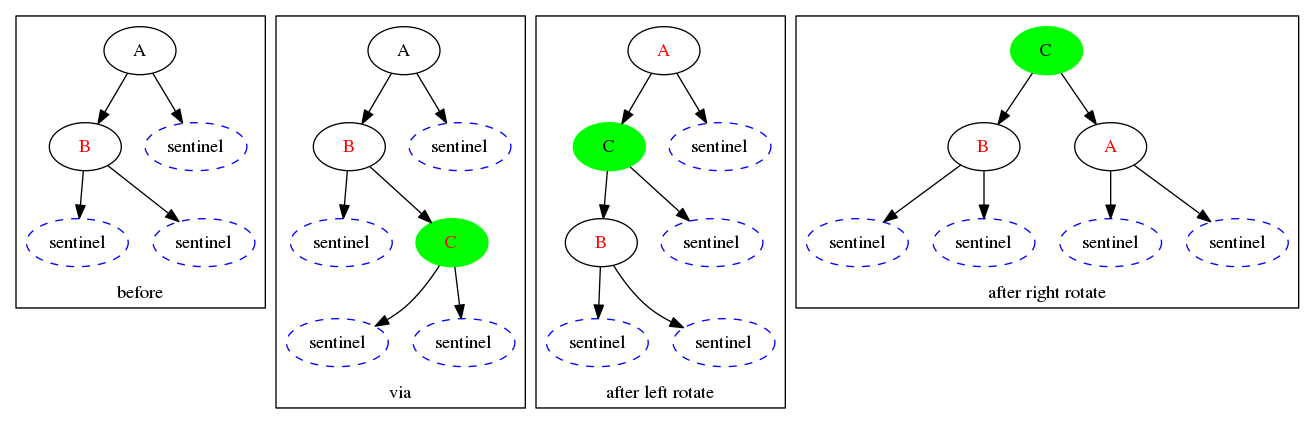

如果B<C<A，会先做一次左旋再做一次右旋，其实除开染色过程，我觉得这跟AVL树的插入过程没有什么区别：
其他的插入情景要么与以上几个对称，要么发生在树的其他子树中，实际过程完全一样。LL型右旋，RR型左旋，LR型先右旋后左旋，RL型先左旋后右旋。与AVL树不同的是，插入结点时红黑树左旋或右旋的判定条件明确为附近一两个结点的颜色，其他过程没有任何区别。
2.4 红黑树的结点删除
据说红黑树和AVL树的区别主要体现在删除节点时，我们就来看一看。我刚说什么来着，删除结点的函数体更长了，足足165行，我决定分段研究，先看第一部分：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| if (node->left == sentinel) {
temp = node->right;
subst = node;
} else if (node->right == sentinel) {
temp = node->left;
subst = node;
} else {
subst = ngx_rbtree_min(node->right, sentinel);
if (subst->left != sentinel) {
temp = subst->left;
} else {
temp = subst->right;
}
}
|
下面我们来看看temp和subst要干什么用：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| if (subst == *root) {
*root = temp;
ngx_rbt_black(temp);
node->left = NULL;
node->right = NULL;
node->parent = NULL;
node->key = 0;
return;
}
red = ngx_rbt_is_red(subst);
if (subst == subst->parent->left) {
subst->parent->left = temp;
} else {
subst->parent->right = temp;
}
|
下一段：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| if (subst == node) {
temp->parent = subst->parent;
} else {
if (subst->parent == node) {
temp->parent = subst;
} else {
temp->parent = subst->parent;
}
subst->left = node->left;
subst->right = node->right;
subst->parent = node->parent;
ngx_rbt_copy_color(subst, node);
if (node == *root) {
*root = subst;
} else {
if (node == node->parent->left) {
node->parent->left = subst;
} else {
node->parent->right = subst;
}
}
if (subst->left != sentinel) {
subst->left->parent = subst;
}
if (subst->right != sentinel) {
subst->right->parent = subst;
}
}
node->left = NULL;
node->right = NULL;
node->parent = NULL;
node->key = 0;
if (red) {
return;
}
|
看起来结点的删除过程已经顺利完成了，但是如果subst是黑色，我们需要修复红黑树的约束。下面这一段代码的主角是接替subst位置的temp结点：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
|
while (temp != *root && ngx_rbt_is_black(temp)) {
if (temp == temp->parent->left) {
w = temp->parent->right;
if (ngx_rbt_is_red(w)) {
ngx_rbt_black(w);
ngx_rbt_red(temp->parent);
ngx_rbtree_left_rotate(root, sentinel, temp->parent);
w = temp->parent->right;
}
if (ngx_rbt_is_black(w->left) && ngx_rbt_is_black(w->right)) {
ngx_rbt_red(w);
temp = temp->parent;
} else {
if (ngx_rbt_is_black(w->right)) {
ngx_rbt_black(w->left);
ngx_rbt_red(w);
ngx_rbtree_right_rotate(root, sentinel, w);
w = temp->parent->right;
}
ngx_rbt_copy_color(w, temp->parent);
ngx_rbt_black(temp->parent);
ngx_rbt_black(w->right);
ngx_rbtree_left_rotate(root, sentinel, temp->parent);
temp = *root;
}
} else {
w = temp->parent->left;
if (ngx_rbt_is_red(w)) {
ngx_rbt_black(w);
ngx_rbt_red(temp->parent);
ngx_rbtree_right_rotate(root, sentinel, temp->parent);
w = temp->parent->left;
}
if (ngx_rbt_is_black(w->left) && ngx_rbt_is_black(w->right)) {
ngx_rbt_red(w);
temp = temp->parent;
} else {
if (ngx_rbt_is_black(w->left)) {
ngx_rbt_black(w->right);
ngx_rbt_red(w);
ngx_rbtree_left_rotate(root, sentinel, w);
w = temp->parent->left;
}
ngx_rbt_copy_color(w, temp->parent);
ngx_rbt_black(temp->parent);
ngx_rbt_black(w->left);
ngx_rbtree_right_rotate(root, sentinel, temp->parent);
temp = *root;
}
}
}
ngx_rbt_black(temp);
|
跟插入结点时一样乱，我们梳理一下。
首先忽略红黑树的约束进行删除：
①如果删除的是一个叶结点，即没有后继或后继全为哨兵的结点，直接删除即可；
②如果只有一个后继，让其替换待删除结点即可；
③如果有两个后继，需要从树的边缘选择一个结点，有两种等价的选择，待删结点左子树的最大结点和右子树的最小结点，nginx选择的是后者，以这个结点的键与值（key与value/data）替换待删结点的键与值，然后删除这个替身。
不论是①、②情景中的待删结点还是③情景中替身，在源码中都是subst。下面要围绕着它来进行讨论。
以上是不考虑红黑树平衡性的纯拓扑结构变动。下面要考虑是否调整树的拓扑结构使树重新平衡，是否调整结点的颜色使树重新符合红黑树的约束条件。我们知道红黑树有一条关键约束是任意结点到其子树中叶结点的简单路径中黑色结点数相同。那么如果subst是一个红色结点，我们不需要对红黑树做任何调整，它仍是一棵红黑树；如果subst是黑色的，所有经过subst的简单路径上都会少一个黑色结点数，所以需要进行调整。
下面来根据不同情景分情况讨论，因为二叉树的情景左右颠倒时调整方式也可以左右颠倒，我们只讨论subst是左子结点的情况。设刚接替subst的temp为X，X的新右兄弟为W。从经过简化的源码来看，关于结点颜色的变化很令人费解，我们不妨先来看一看：
①W为红色：将W染黑，将X与W的父结点X->parent染红，X->parent左旋，W重设为X的新右兄弟，然后转入情景①、②或③；
②W为黑色，W两个后继都是黑色：将W染红，X重设为X->parent；
③W为黑色，W右子结点为黑色：将W左子结点染黑，将W染红，W右旋，W重设为X的新右兄弟，然后将X->parent的颜色赋给W，将X->parent染黑，X->parent左旋，根赋给temp；
④W为黑色，W右子结点为红色：将W左子结点染黑，将W染红，W右旋，W重设为X的新右兄弟，然后将X->parent的颜色赋给W，将X->parent染黑，将W右子结点染黑，X->parent左旋，根赋给temp。
最后还要把temp染黑。我们可以看到情景①中进行了一次左旋，情景②只进行了染色，情景③、④都进行了一次右旋和一次左旋。情景①处理结束时一定还要转入别的情景，情景②、③、④的出现则标志着本次调整的结束。那么，红黑树删除结点后的调整过程中，依情景①循环出现的次数，调整过程中旋转的最多见的次数将是1次、2次、3次，再往上次数越多越罕见（依情景①循环出现的次数），最多旋转次数将可能到达树高即log2n次。生产环境中，删除结点后平均每次调整中旋转的次数就像分析源码之前提到的，将是常数规模的。
接下来我打算以逐步翻新版本的方式重写红黑树，更精细、直观地了解红黑树这一数据结构。而在重写之前，我们需要了解，nginx的红黑中所有的叶结点，都是哨兵（sentinel），这在调整红黑树时达成了对红黑树的一种优化。通过增加一层全黑的子结点，红黑树中实际有值的子树里，就允许在子结点出现红色结点了。虽然我没有证明，但这常数规模地增加了删除结点时的旋转次数，也促进了插入新结点时进行调整的概率（增加了在红色结点下插入新结点的概率），同样增加了旋转的次数。而旋转将压缩红黑树子树的高度，提高查询效率。
在由朴素到精致地重写红黑树的过程中，我将由少到多地考虑使用nginx对红黑树的优化，或者加入我自己的优化。
从杭州回来后翻了CLRS（算法导论），发现：
首先，nginx的红黑树中，sentinel结点并非独创的优化手段，CLRS的红黑树也是带哨兵的，可以说，一般的，我们令红黑树带哨兵。目的是更直截了当的满足红黑树的叶结点全黑约束，同时更方便标识树的边缘。
其次，所有的叶结点都是由同一个哨兵结点代表，节省了空间开销，省去了叶结点逐一染色的麻烦。
另外，之前我感到迷惑的static inline组合用法，在oschina.net获得了解释：
1.inline函数是不能像传统的函数那样放在.c中然后在.h中给出接口在其余文件中调用的,因为inline函数其实是跟宏定义类似，被调用时尝试在调用处直接展开整个函数体，不存在所谓的函数入口。
2.因为第一点，会出现一个问题，如果inline函数在两个不同的文件中出现。也就是说一个头文件被两个不同的源文件包含，则会出现重名，链接失败。static inline 的用法就能很好的解决这个问题。使用static修饰符，函数仅在文件内部可见，不会污染命名空间。可以理解为一个inline函数在不同的源文件里面生成了不同的实例，而且名字是完全相同的 。
总结一下。功能上，我们需要微型函数被大量调用时尝试内联展开以节省压栈弹栈的开销；实践中，为了防止不同文件中函数同名时的链接错误，我们需要加上static关键字的限制。（尽管inline关键字的效果有所不同，c99标准和gcc下static inline组合是兼容的，效果相同）
之前看到nginx源码中函数参数有双重指针一直很费解，今天研究了一下才发现原因。ngx_rbtree_t中，root经常使用双重结点指针，也就是根结点地址的地址。如果树的修改过程中，根结点地址被别的结点地址替换掉，需要重新设置根的地址root。假设ngx_rbtree_t中的根地址参数是root单层指针，进入函数体时将是一个值传递，出函数体时无论函数体中如何更改根的地址，都是无效的，只有对根结点内容的修改能保留下来。所以要么使用双重指针作为根地址的参数，要么提供树结构体的地址，变相提供双重指针作为参数，当然可以提供树的结构体对象本身作为参数，但是值传递是要复制整个值对象的，显然当结构体比较大时这样做将明显增加开销。nginx选择双重指针而非结构体指针来避免树结构体内的变量遍历寻址，进一步提高效率。
